トツプラねじ®は「きちんと締めて、きちんと外す」をコンセプトに設計された、新しい次世代のねじです。
ねじ頭部形状はナベ・薄平をラインナップし、標準在庫として対応します。

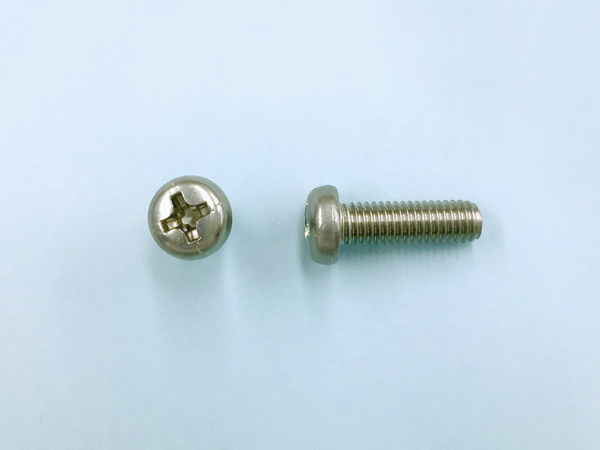

 汎用的なナベねじ |

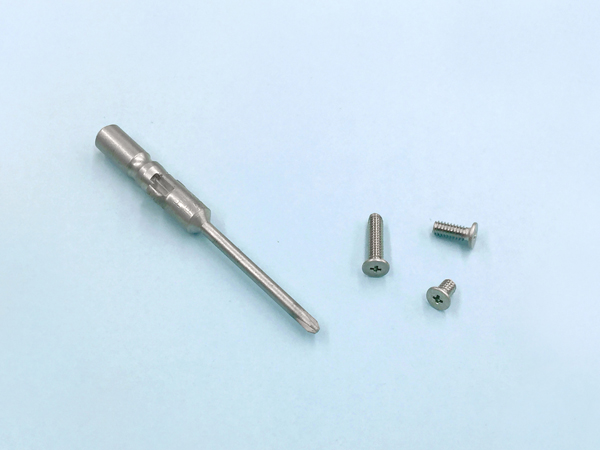

 省スペースに対応、薄平ねじ |
特徴 従来ねじとの比較
| トツプラねじ® | 従来のねじ |
 |
 |

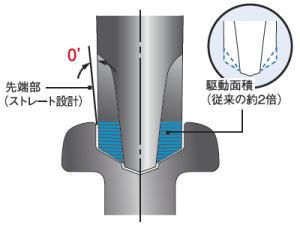

| ビット先端部角度０°と、極力ストレートに設計することで、回転力を加えた際の上方向の分力を抑え、ビットの浮き上がりによるカムアウトを防ぎます。
ねじ溝の破壊を防ぎ、ビットの磨耗を軽減させます。 またかみ合う駆動面積の広さは、安定かつ確実なねじ締結と作業のスピード化を提供します。 |

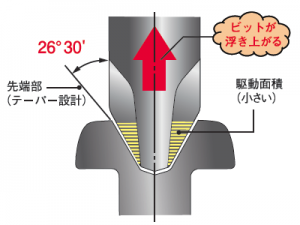

先端部テーパー形状は、回転力を加えるとビット先端が浮き上がる上向きの分力が働いてしまう角度です。
ビットが浮いた状態はねじ溝破壊の可能性が高まります。 それを防止する為に、ねじ締め作業には押し付ける力を要し、作業の負担となり得ます。 |
PDFカタログ
トツプラねじ®カタログ
仕様図
検索結果16 件中1-16 件を表示
| 製品番号 | 種類 | サイズ | L (mm) | (D) (mm) | A (mm) | (B) (mm) | φE (mm) | C (mm) | (F) (mm) |
|---|---|---|---|---|---|---|---|---|---|
| TN-S-N-M3.0-10L | ナベねじ | M3 | 10 +0/-0.6 | ‐ | 2.8 +0/-0.3 | ‐ | φ5.5 +0/-0.5 | 2 +0.15/-0.15 | 3.6 |
| TN-S-N-M3.0-16L | ナベねじ | M3 | 16 +0/-0.6 | ‐ | 2.8 +0/-0.3 | ‐ | φ5.5 +0/-0.5 | 2 +0.15/-0.15 | 3.6 |
| TN-S-N-M3.0-6L | ナベねじ | M3 | 6 +0/-0.6 | ‐ | 2.8 +0/-0.3 | ‐ | φ5.5 +0/-0.5 | 2 +0.15/-0.15 | 3.6 |
| TN-S-N-M3.0-8L | ナベねじ | M3 | 8 +0/-0.6 | ‐ | 2.8 +0/-0.3 | ‐ | φ5.5 +0/-0.5 | 2 +0.15/-0.15 | 3.6 |
| TN-S-N-M4.0-12L | ナベねじ | M4 | 12 +0/-0.6 | ‐ | 3.5 +0/-0.3 | ‐ | φ7 +0/-0.5 | 2.6 +0.15/-0.15 | 4.2 |
| TN-S-N-M4.0-16L | ナベねじ | M4 | 16 +0/-0.6 | ‐ | 3.5 +0/-0.3 | ‐ | φ7 +0/-0.5 | 2.6 +0.15/-0.15 | 4.2 |
| TN-S-N-M4.0-8L | ナベねじ | M4 | 8 +0/-0.6 | ‐ | 3.5 +0/-0.3 | ‐ | φ7 +0/-0.5 | 2.6 +0.15/-0.15 | 4.2 |
| TN-S-N-M5.0-10L | ナベねじ | M5 | 10 +0/-0.8 | ‐ | 4.5 +0/-0.35 | ‐ | φ9 +0/-0.6 | 3.3 +0.15/-0.15 | 4.9 |
| TN-S-N-M5.0-16L | ナベねじ | M5 | 16 +0/-1.0 | ‐ | 4.5 +0/-0.35 | ‐ | φ9 +0/-0.6 | 3.3 +0.15/-0.15 | 4.9 |
| TN-S-N-M5.0-25L | ナベねじ | M5 | 25 +0/-1.0 | ‐ | 4.5 +0/-0.35 | ‐ | φ9 +0/-0.6 | 3.3 +0.15/-0.15 | 4.9 |
| TN-S-U-M1.7-3L | 薄平ねじ | M1.7 | 3 +0/-0.2 | 0.5 | 1.5 +0/-0.25 | 2 | φ3 +0/-0.4 | 0.2 +0.15/-0 | ‐ |
| TN-S-U-M1.7-5L | 薄平ねじ | M1.7 | 5 +0/-0.3 | 0.5 | 1.5 +0/-0.25 | 2 | φ3 +0/-0.4 | 0.2 +0.15/-0 | ‐ |
| TN-S-U-M1.7-8L | 薄平ねじ | M1.7 | 8 +0/-0.3 | 0.5 | 1.5 +0/-0.25 | 2 | φ3 +0/-0.4 | 0.2 +0.15/-0 | ‐ |
| TN-S-U-M2.0-3L | 薄平ねじ | M2 | 3 +0/-0.2 | 0.44 | 1.75 +0/-0.25 | 2.2 | φ3.5 +0/-0.4 | 0.4 +0.15/-0 | ‐ |
| TN-S-U-M2.0-5L | 薄平ねじ | M2 | 5 +0/-0.3 | 0.44 | 1.75 +0/-0.25 | 2.2 | φ3.5 +0/-0.4 | 0.4 +0.15/-0 | ‐ |
| TN-S-U-M2.0-8L | 薄平ねじ | M2 | 8 +0/-0.3 | 0.44 | 1.75 +0/-0.25 | 2.2 | φ3.5 +0/-0.4 | 0.4 +0.15/-0 | ‐ |
