仕様図
＊上の仕様図は、巻方向：右巻き、アームの自由時角度：９０°の場合です。

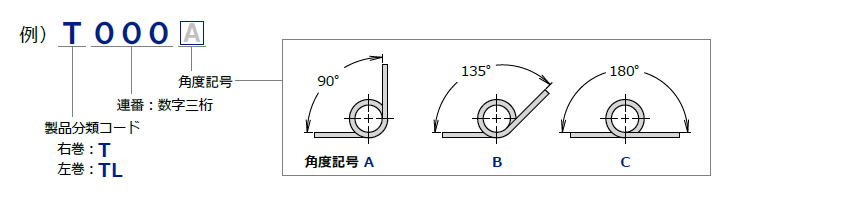

ご注文例 製品番号でご指定下さい。
＊トーションばねの使用は、ばねを巻き込む方向に使うのが正しい方向です。
＊ばねを巻き込む方向にねじると、コイル径が減少します。その為、内径側に通す案内棒は最大荷重時の約90％にとるのが一般的です
＊この規格のばね定数は、アーム長さ１/２、自由角度はB（135°）の巻数で計算し、許容変位量は静荷重での使用を前提に定めています。

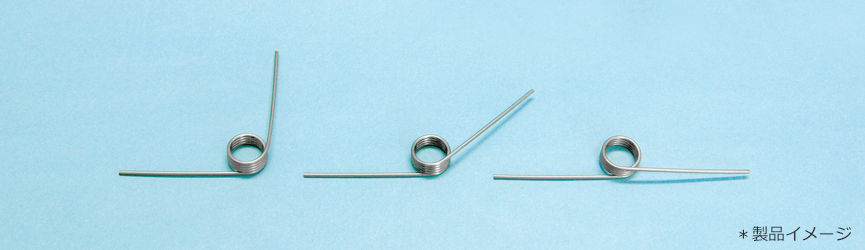

トーションばね 一覧
絞り込み検索フォーム
製品一覧
検索結果720 件中1-20 件を表示
| 製品番号 | 材質 | 内径(φmm) | 線径(φmm) | 自由時角度 | アーム長さ(mm) | 巻数(巻) | ばね定数(N･mm/deg) | 許容変位量(°) | 巻方向 |
|---|---|---|---|---|---|---|---|---|---|
| T001A | SUS304WPB | 3 | 0.3 | 90 | 12 | 2 | 0.05 | 56 | 右巻 |
| T001B | SUS304WPB | 3 | 0.3 | 135 | 12 | 2 | 0.05 | 56 | 右巻 |
| T001C | SUS304WPB | 3 | 0.3 | 180 | 12 | 2 | 0.05 | 56 | 右巻 |
| T002A | SUS304WPB | 3 | 0.3 | 90 | 12 | 3 | 0.04 | 82 | 右巻 |
| T002B | SUS304WPB | 3 | 0.3 | 135 | 12 | 3 | 0.04 | 82 | 右巻 |
| T002C | SUS304WPB | 3 | 0.3 | 180 | 12 | 3 | 0.04 | 82 | 右巻 |
| T003A | SUS304WPB | 3 | 0.3 | 90 | 12 | 4 | 0.03 | 108 | 右巻 |
| T003B | SUS304WPB | 3 | 0.3 | 135 | 12 | 4 | 0.03 | 108 | 右巻 |
| T003C | SUS304WPB | 3 | 0.3 | 180 | 12 | 4 | 0.03 | 108 | 右巻 |
| T004A | SUS304WPB | 3 | 0.3 | 90 | 12 | 5 | 0.02 | 135 | 右巻 |
| T004B | SUS304WPB | 3 | 0.3 | 135 | 12 | 5 | 0.02 | 135 | 右巻 |
| T004C | SUS304WPB | 3 | 0.3 | 180 | 12 | 5 | 0.02 | 135 | 右巻 |
| T005A | SUS304WPB | 3 | 0.4 | 90 | 12 | 2 | 0.15 | 43 | 右巻 |
| T005B | SUS304WPB | 3 | 0.4 | 135 | 12 | 2 | 0.15 | 43 | 右巻 |
| T005C | SUS304WPB | 3 | 0.4 | 180 | 12 | 2 | 0.15 | 43 | 右巻 |
| T006A | SUS304WPB | 3 | 0.4 | 90 | 12 | 3 | 0.11 | 63 | 右巻 |
| T006B | SUS304WPB | 3 | 0.4 | 135 | 12 | 3 | 0.11 | 63 | 右巻 |
| T006C | SUS304WPB | 3 | 0.4 | 180 | 12 | 3 | 0.11 | 63 | 右巻 |
| T007A | SUS304WPB | 3 | 0.4 | 90 | 12 | 4 | 0.09 | 84 | 右巻 |
| T007B | SUS304WPB | 3 | 0.4 | 135 | 12 | 4 | 0.09 | 84 | 右巻 |
