タングレス・インサート専用のタップです。
製品仕様
タングレス・インサートを挿入するめねじのねじ立てに使用します。通常のタップと比べ、ピッチは同じですが、外径がインサート分だけ大きくつくられています。
タップの種類
一般的なハンドタップとスパイラルタップの二種類

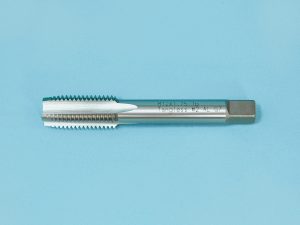

 ハンドタップ |

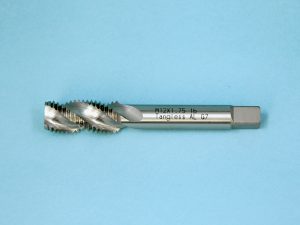

 スパイラルタップ |
また、それぞれ標準径の他にオーバーサイズのタップがあります。
オーバサイズタップは標準径よりも＋0.03大きく作られており、表面処理シロをあからじめ見込んで使用します。
インサート専用タップ 一覧
絞り込み検索フォーム
製品一覧
検索結果40 件中1-20 件を表示
| 製品番号 | サイズ | L (mm) | L1 (mm) | φd (mm) | K (mm) | 精度 | 食付(Lc) | LK (mm) | 種類 |
|---|---|---|---|---|---|---|---|---|---|
| CT-HT-M10 | M10X1.5 | 82 | 29 | 8.5 | 6.5 | 1b | 5P(#2)/1.5P(#3) | 9 | ハンドタップ |
| CT-HT-M12 | M12X1.75 | 90 | 30 | 10.5 | 8 | 1b | 5P(#2)/1.5P(#3) | 11 | ハンドタップ |
| CT-HT-M2 | M2X0.4 | 42 | 9.5 | 3 | 2.5 | 1b | 5P(#2)/1.5P(#3) | 5 | ハンドタップ |
| CT-HT-M2.5 | M2.5X0.45 | 46 | 11 | 4 | 3.2 | 1b | 5P(#2)/1.5P(#3) | 6 | ハンドタップ |
| CT-HT-M2.6 | M2.6x0.45 | 46 | 11 | 4 | 3.2 | 1b | 5P(#2)/1.5P(#3) | 6 | ハンドタップ |
| CT-HT-M3 | M3X0.5 | 52 | 13 | 4 | 3.2 | 1b | 5P(#2)/1.5P(#3) | 6 | ハンドタップ |
| CT-HT-M4 | M4X0.7 | 60 | 16 | 5.5 | 4.5 | 1b | 5P(#2)/1.5P(#3) | 7 | ハンドタップ |
| CT-HT-M5 | M5X0.8 | 62 | 119 | 6 | 4.5 | 1b | 5P(#2)/1.5P(#3) | 7 | ハンドタップ |
| CT-HT-M6 | M6X1.0 | 70 | 22 | 6.2 | 5 | 1b | 5P(#2)/1.5P(#3) | 8 | ハンドタップ |
| CT-HT-M8 | M8X1.25 | 75 | 24 | 7 | 5.5 | 1b | 5P(#2)/1.5P(#3) | 8 | ハンドタップ |
| CT-OHT-M10 | M10X1.5 | 82 | 29 | 8.5 | 6.5 | 0.03 | 5P(#2)/1.5P(#3) | 9 | オーバーサイズ・ハンドタップ |
| CT-OHT-M12 | M12X1.75 | 90 | 30 | 10.5 | 8 | 0.03 | 5P(#2)/1.5P(#3) | 11 | オーバーサイズ・ハンドタップ |
| CT-OHT-M2 | M2X0.4 | 42 | 9.5 | 3 | 2.5 | 0.03 | 5P(#2)/1.5P(#3) | 5 | オーバーサイズ・ハンドタップ |
| CT-OHT-M2.5 | M2.5X0.45 | 46 | 11 | 4 | 3.2 | 0.03 | 5P(#2)/1.5P(#3) | 6 | オーバーサイズ・ハンドタップ |
| CT-OHT-M2.6 | M2.6X0.45 | 46 | 11 | 4 | 3.2 | 0.03 | 5P(#2)/1.5P(#3) | 6 | オーバーサイズ・ハンドタップ |
| CT-OHT-M3 | M3X0.5 | 52 | 13 | 4 | 3.2 | 0.03 | 5P(#2)/1.5P(#3) | 6 | オーバーサイズ・ハンドタップ |
| CT-OHT-M4 | M4X0.7 | 60 | 16 | 5.5 | 4.5 | 0.03 | 5P(#2)/1.5P(#3) | 7 | オーバーサイズ・ハンドタップ |
| CT-OHT-M5 | M5X0.8 | 62 | 19 | 6 | 4.5 | 0.03 | 5P(#2)/1.5P(#3) | 7 | オーバーサイズ・ハンドタップ |
| CT-OHT-M6 | M6X1.0 | 70 | 22 | 6.2 | 5 | 0.03 | 5P(#2)/1.5P(#3) | 8 | オーバーサイズ・ハンドタップ |
| CT-OHT-M8 | M8X1.25 | 75 | 24 | 7 | 5.5 | 0.03 | 5P(#2)/1.5P(#3) | 8 | オーバーサイズ・ハンドタップ |
