ヘキサトルク 一覧

規格ヒンジ「ヘキサトルク®」は

  • パワーブロックにPOM樹脂を採用。樹脂ならではの滑らかな使用感です。
  • グリスを使用していません。クリーンな環境に最適です。
  • 可動軸長さ2種類、ブラケット有り無しで、様々な組み込み仕様に対応します。

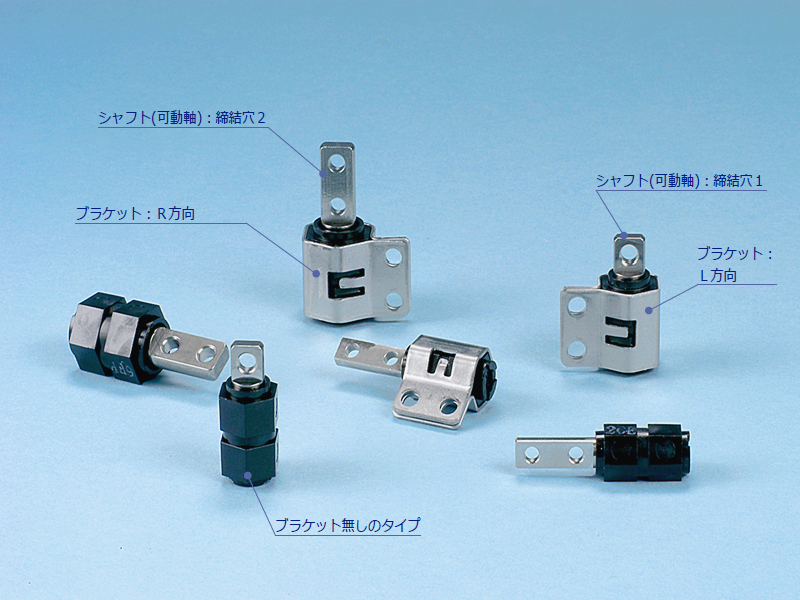

規格ヒンジ「ヘキサトルク」シリーズ画像



製品特性

シリーズ共通仕様

  • 耐久回数 20,000回(8回/分)
  • トルク公差 ±20% *トルク値245タイプのみ±30%
  • 推奨使用温度 10℃~35℃ *トルク値981~1471タイプはヒートショック(-40~80℃)100サイクルにて約30%トルクが低下します。

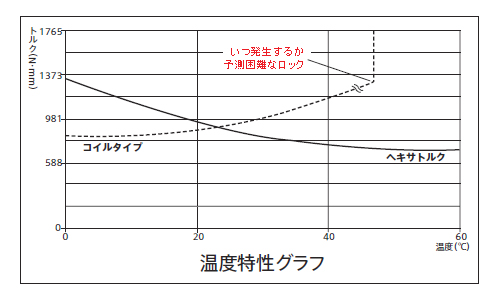

ヒンジ「ヘキサトルク」の温度特性グラフ トルク発生源にコイルを使用したこれまでのタイプでは、些細な理由(過度の繰り返し開閉、高温での使用)でコイル破損につながる焼き付きロック事故の懸念がありました。
この一因として、金属同士の摩擦に不可欠なグリス等潤滑油の不安定な挙動があります。
そこでヘキサトルクは潤滑油不要、高機能樹脂の使用により、温度上昇でトルクを解放し、ロック防止・高耐久を実現しました。
また、自己安全機能により、異常温度が解除されればトルクは自動的に設定値へ復帰します。



技術・選定資料

ヒンジの選定方法

回転支点から可動させる支持部材の重心までの距離が最大となる時に必要トルクも最大となります。

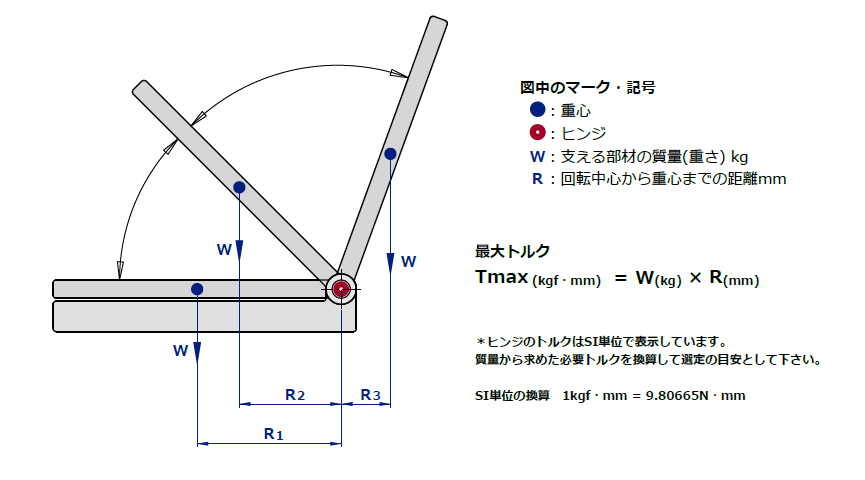

下図はノートパソコンの様な可動範囲になりますが、この場合図中のR1が最大となります。

必要トルクの計算図

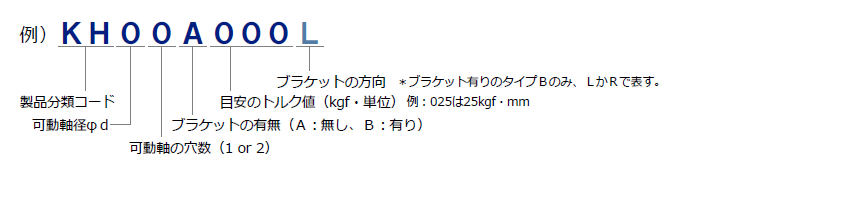

ご注文例 製品番号でご指定下さい。ヘキサトルク 製品番号の構成と注文例
