HEICO-LOCK® ウェッジロックワッシャー 一覧

ねじの緩み止めに最適

HEICO-LOCK®ウェッジロックワッシャー

HEIKO-LOCKウェッジロックワッシャー 製品画像ボルトが締められると、HEICO-LOCK®ウェッジロックシステムの外側のラジアルティース面は、ボルト/ナットの下面、及び相手材に噛み合うように埋め込まれます。ロックシステムに動応力がかかっている時、運動は内側のワッシャーだけに起こります。これによりクランプ力が増加します。繰り返しの使用に最適です。



HEICO-LOCK®ウェッジロックシステム

HEIKO-LOCKウェッジロックシステム激しい振動や動荷重においても、HEICO-LOCK®ウェッジロックシステムは最大の信頼性を提供いたします。ボルトが締められると、HEICO-LOCK®ウェッジロックシステムの外側のラジアルティース面は、ボルト/ナットの下面および母材にかみ合うように埋め込まれます。

仕組み
HEICO-LOCK®ウェッジロックワッシャーの特徴は、摩擦でなく予荷重でボルト固定を保持することです。
ロックワッシャー内側表面はくさび形面、外側はラジアルティース面
外側のラジアルティース面は、ボルト/ナットの下面および母材にかみ合うように埋め込まれる(ボルトが締められる時)
システムの動きは、内側のワッシャー表面間だけで起こる。このくさび形面での動きは、効果的にボルトを自己ロックする
クランプ力を増す

数少ない効果的なロック技術のひとつがHEICO-LOCK®ウェッジロックシステムです。
その効能は、最新の実験基準(DIN 65151、DIN 25201-4、NASM 1312-7)によって実証されています。

グラフ:振動テスト DIN65151 / DIN25201-4で実証された予荷重損失プロセス
HEIKO-LOCKウェッジロックシステム 特性グラフ



ラインナップ

製品幅

同じ適合ねじサイズで外径の異なる幅狭タイプ/幅広タイプの二種類があります。

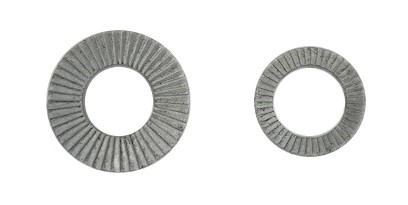

HEILOリングロックワッシャー 幅広と幅狭の画像

左:幅広 / 右:幅狭

*M3など一部サイズは幅狭、幅広どちらか一種類の場合もございます。

材質

ステンレスとスチールの二種類があります。

スチール(鉄)JIS S45C相当(DIN:C45E)
ステンレス JIS 316L相当(DIN:X2CrNiMo1810)



PDFカタログ

HEICO-LOCK®ウェッジロックワッシャー カタログPDFアイコン



絞り込み検索フォーム

製品一覧

検索結果51 件中1-20 件を表示

製品番号 材質 外径(φmm) 内径(φmm) 適合ねじサイズ メトリック(M) 適合ねじサイズ インチ(UNC)
HLB-10 スチール(鉄) JIS S45C相当 (DIN:C45E) 21.0 10.7 M10
HLB-10S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 21.0 10.7 M10
HLB-12 スチール(鉄) JIS S45C相当 (DIN:C45E) 25.4 13.0 M12
HLB-12S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 25.4 13.0 M12
HLB-14 スチール(鉄) JIS S45C相当 (DIN:C45E) 30.7 15.2 M14 9/16
HLB-14S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 30.7 15.2 M14 9/16
HLB-16 スチール(鉄) JIS S45C相当 (DIN:C45E) 30.7 17.0 M16 5/8
HLB-16S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 30.7 17.0 M16 5/8
HLB-18 スチール(鉄) JIS S45C相当 (DIN:C45E) 34.5 19.5 M18
HLB-18S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 34.5 19.5 M18
HLB-20 スチール(鉄) JIS S45C相当 (DIN:C45E) 39.0 21.4 M20
HLB-20S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 39.0 21.4 M20
HLB-22 スチール(鉄) JIS S45C相当 (DIN:C45E) 42.0 23.4 M22 7/8
HLB-22S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 42.0 23.4 M22 7/8
HLB-24 スチール(鉄) JIS S45C相当 (DIN:C45E) 48.5 25.3 M24
HLB-24S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 48.5 25.3 M24
HLB-4 スチール(鉄) JIS S45C相当 (DIN:C45E) 9.0 4.4 M4 #8
HLB-4S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 9.0 4.4 M4 #8
HLB-5 スチール(鉄) JIS S45C相当 (DIN:C45E) 10.8 5.4 M5 #10
HLB-5S ステンレス JIS SUS316L相当 (DIN:X2CrNiMo1810) 10.8 5.4 M5 #10
