SNR-12

スナップリテーナー 単品画像

*上写真は製品イメージです。実際の寸法は下記詳細情報欄でご確認下さい。

仕様図

スナップリテーナ 仕様図



材質:SUS304-WPB
*適用する軸のA寸法の許容差は、JIS B0405(普通寸法差)の中級程度とする。





規格/寸法等詳細情報
製品番号 SNR-12
材質 SUS304-WPB
呼び径 12
L (mm) 23.7
L1 (mm) 8.9
A (mm) 1.4
B (mm) 1.5
D1 (mm) 12
D2 (mm) 10.4
D3 (mm) 9.4 +0/-0.7
D4 (mm) 4.7
φd (mm) 1.2 ±0.02
C (mm) 6.6

最小出荷価格 1,650円(税込)/ 20個入り


ご注文例 製品番号でご指定下さい

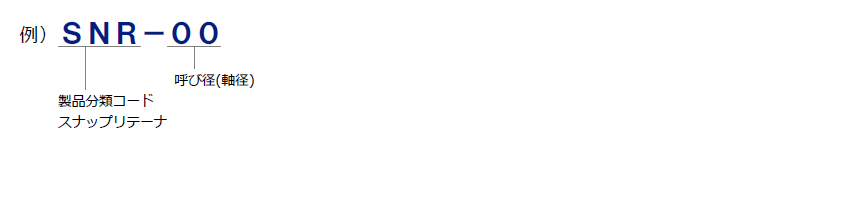

スナップリテーナー 製品番号の構成と注文例
