NWS-OD-1.5-10-R

仕様図

定荷重ばねNWS-OD型 仕様図
規格/寸法等詳細情報
製品番号 NWS-OD-1.5-10-R
材質 ぜんまい部:SUS301CSP
最少出荷単位 1
パック単価 17,600円(税込)
L (mm) 90
H (mm) 42
出力(N) 14.7
最大引出長(mm) 1,500
寿命(回) 6,000
G (mm) 10
W (mm) 46
K (mm) 50
自重 (kg) 0.25
ワイヤ出力 往き(N) 14.7
ワイヤ出力 戻り(N) 8.82
戻り速度 (mm/sec) 370

最小出荷価格 17,600円(税込)/ 1個入り

※1袋、1個入りが最少出荷単位になります。

パック品(もしくは最少パッケージ品)よりも数が多い場合は、注文数に応じて都度梱包し出荷対応できます。
対応可能な範囲は以下単価表の通りとなります。

バラ数量 バラ単価
1個以上
16,000.00円/個(税抜) 17,600.00円/個(税込)
16,000円/ 1個(税抜) 17,600円/ 1個(税込)

使用上の注意

  • ワイヤが巻戻るスピードよりも速く、ワイヤを押し込めないで下さい。ドラム側の巻き取りが追いつかず浮いた状態になります。
  • 使用時に出来る限りワイヤがブラケットの引出し口や他の部分にこすらないように本体を取り付けて下さい。
  • 滑車(プーリ)でワイヤを引出す方向転換が出来ます。その際はφ30以上の滑車をご使用下さい。NWS(OD)型 取り付け注意画像

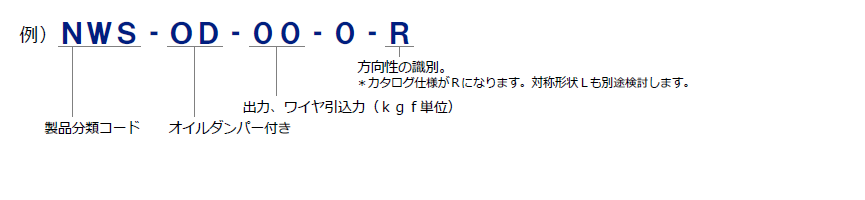

ご注文例 製品番号をご指定下さい
定荷重ばねNWS-OD型 製品番号の構成と注文例
