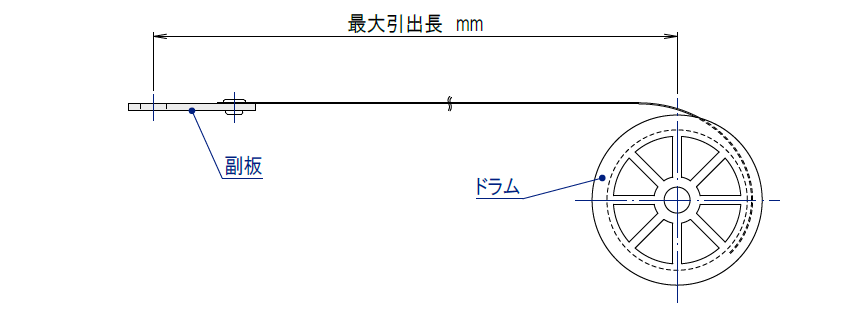

仕様図
製品の大きさでドラム形状と先端の副板がそれぞれ異なります(下図)。製品番号ごとの詳細仕様表で確認下さい。
| ドラム形状 | 副板寸法 | ||
 |
 |
 |
 |
| Type S | Type B | Type 1 | Type 2 |
| 規格/寸法等詳細情報 | |
|---|---|
| 製品番号 | CR-4 |
| 材質 | ぜんまい部：SUS301CSP |
| 最少出荷単位 | 1 |
| L (mm) | 25 |
| φd (mm) | 28 |
| t (mm) | 1.6 |
| h (mm) | 8 |
| 出力(N) | 3.92 |
| 最大引出長(mm) | 500 |
| 寿命(回) | 20,000 |
| ドラムタイプ | S |
| a (mm) | 8.5 |
| b (mm) | 12.5 |
| φｃ (mm) | 22 |
| φe (mm) | 4.1 |
| φf (mm) | - |
| g (mm) | - |
| プレートタイプ | 1 |
| i (mm) | - |
| j (mm) | 5 |
| φk (mm) | 3.2 |
最小出荷価格 4,950円(税込)/ 1個入り
※１袋、1個入りが最少出荷単位になります。
パック品（もしくは最少パッケージ品）よりも数が多い場合は、注文数に応じて都度梱包し出荷対応できます。
対応可能な範囲は以下単価表の通りとなります。
| バラ数量 | バラ単価 | ||||
|---|---|---|---|---|---|
| 1個以上 |
|
||||
| 6個以上 |
|
||||
| 11個以上 |
|
||||
| 21個以上 |
|

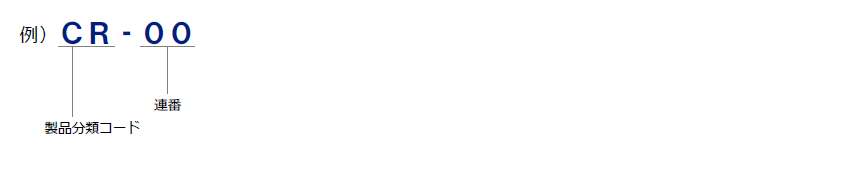

ご注文例 製品番号をご指定下さい。
