A-22.5

仕様図

皿ばね 仕様図
規格/寸法等詳細情報
製品番号 A-22.5
材質 SAE1060
φD (mm) 22.5
φd (mm) 11.2
t (mm) 1.2
h (mm) 0.5
H (mm) 1.7
0.5h時荷重P(N) 1,344
0.5h時たわみδ(mm) 0.25
0.5h時応力σ(N/mm^2) 823.8
0.75h時荷重P(N) 1,912
0.75h時たわみδ(mm) 0.37
0.75h時応力σ(N/mm^2) 1,304
最少出荷単位 10
パック単価 1,650円(税込)
納期設定 受注後5日間
納期コメント 数量100個以上は更にお時間を頂く場合がございます。

最小出荷価格 1,650円(税込)/ 10個入り

※1袋、10個入りが最少出荷単位になります。

パック品(もしくは最少パッケージ品)よりも数が多い場合は、注文数に応じて都度梱包し出荷対応できます。
対応可能な範囲は以下単価表の通りとなります。

バラ数量 バラ単価
30個以上
150.00円/個(税抜) 165.00円/個(税込)
4,500円/ 30個(税抜) 4,950円/ 30個(税込)
50個以上
130.00円/個(税抜) 143.00円/個(税込)
6,500円/ 50個(税抜) 7,150円/ 50個(税込)
100個以上
115.00円/個(税抜) 126.50円/個(税込)
11,500円/ 100個(税抜) 12,650円/ 100個(税込)
500個以上
90.00円/個(税抜) 99.00円/個(税込)
45,000円/ 500個(税抜) 49,500円/ 500個(税込)
1,000個以上
80.00円/個(税抜) 88.00円/個(税込)
80,000円/ 1,000個(税抜) 88,000円/ 1,000個(税込)

ご注文例 製品番号をご指定下さい。

皿ばね 製品番号の構成と注文例

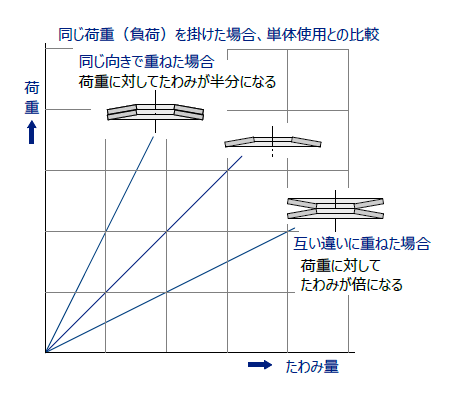

参考資料 組み合わせによる荷重特性の変化

皿ばねの荷重線図
