PRODUCTS

製品情報

シュアトルク 一覧

規格ヒンジ「シュアトルク」は薄型化に対応する板ばねタイプのヒンジです。



ヘキサトルク 製品画像



製品特性

材質 トルクプレート(板ばね):SUS、可動軸:SUS

トルク特性

可動軸を支持するトルクプレートのカール方向により、回転方向によるトルク差を設けました。
例えば開ける方向は重く。閉じる方向は軽く。と言った設定が可能です。

シュアトルク トルク特性図

*一部製品(型番がB)は単体で正逆両方向のカーリングをもっており、トルク差が無いタイプになります。



技術・選定資料

ヒンジの選定方法

回転支点から可動させる支持部材の重心までの距離が最大となる時に必要トルクも最大となります。

下図はノートパソコンの様な可動範囲になりますが、この場合図中のR1が最大となります。

必要トルクの計算図

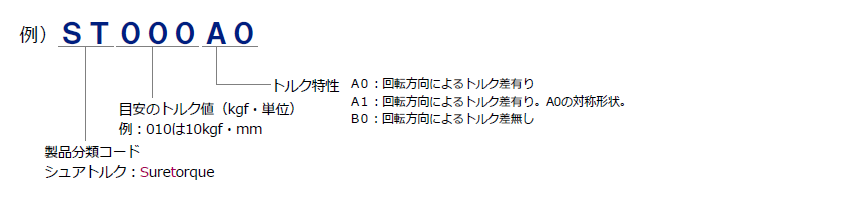

ご注文例 製品番号でご指定下さい。シュアトルク 製品番号の構成と注文例

絞り込み検索フォーム

製品一覧

検索結果16 件中1-16 件を表示

製品番号 材質 トルク N・mm
ST010A0 板部:SUS 可動軸:SUS 78
ST010A1 板部:SUS 可動軸:SUS 78
ST015A0 板部:SUS 可動軸:SUS 118
ST015A1 板部:SUS 可動軸:SUS 118
ST025A0 板部:SUS 可動軸:SUS 206
ST025A1 板部:SUS 可動軸:SUS 206
ST030A0 板部:SUS 可動軸:SUS 294
ST030A1 板部:SUS 可動軸:SUS 294
ST040A0 板部:SUS 可動軸:SUS 392
ST040A1 板部:SUS 可動軸:SUS 392
ST060A0 板部:SUS 可動軸:SUS 588
ST060A1 板部:SUS 可動軸:SUS 588
ST060B0 板部:SUS 可動軸:SUS 588
ST080A0 板部:SUS 可動軸:SUS 785
ST080A1 板部:SUS 可動軸:SUS 785
ST080B0 板部:SUS 可動軸:SUS 785
