タングレス・インサートについて
- 爪の交換方法を教えてください。
-
図にて手順をご説明いたします。

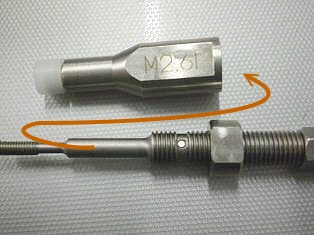

①工具のハウジングをはずします。
※写真はM2.6サイズの挿入工具になります。ハウジングを外した状態です。
サイズによって工具自体の太さや形状が異なりますが、構成部品の取り扱いは同じです。

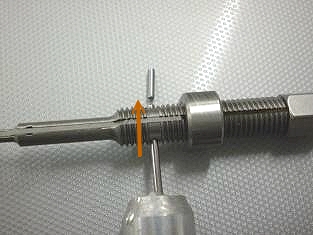

②細めのポンチ等で爪を保持するピンを外します。
ピンはとても小さいので、大きめのトレー等の中で作業し、ピンを無くなさいよう注意願います。

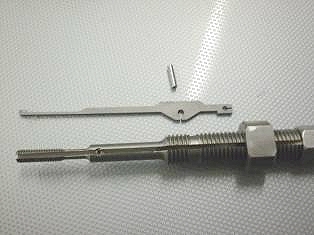

③工具から爪を外します。
写真は外した爪の向きはそのままです。新しい爪を装着する際もこの向きになります。
溝の中間には小さなばねが入っております。爪を外す際に紛失しないようご注意ください。

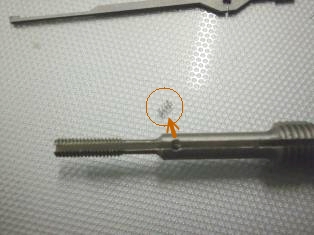

④参考までにばねを外した状態。
分解したついでに、ブラシなどで掃除をお勧めいたします。

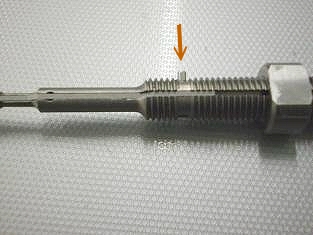

⑤新しい爪を装着し、外した逆の手順で組み立ててください。
【ばねを装着】→【新しい爪を装着】→【ピンを挿入】になります。
爪のピン穴と工具の穴がズレていると、ピンが入り込んで行きません。
穴をキッチリと合わせてピンを挿入願います。
